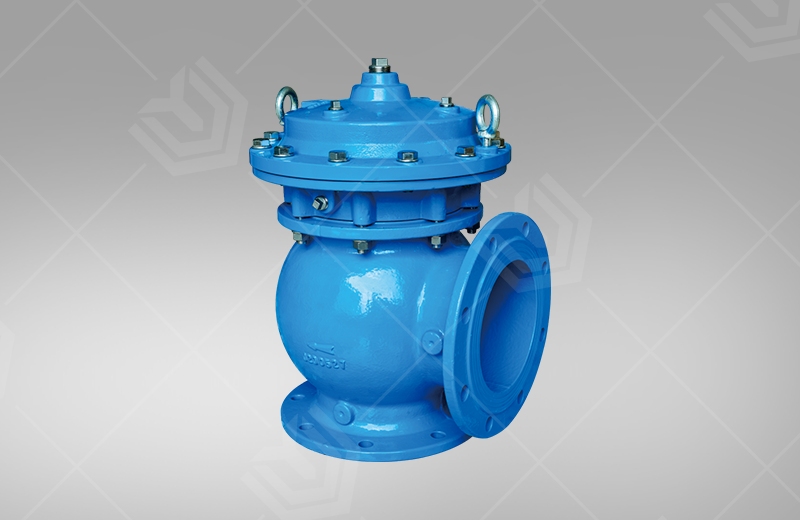

隔膜式液压气动快开排泥阀

隔膜式液压气动快开排泥阀

技术参数

产品型号： JM744X、JM644X

公称通径：DN100~400mm

公称压力：PN0.6～1.0MPa

最低马驱动压力：0.15MPa

适用介质：水、污水

驱动介质：清水、气

适用温度：0～80℃

法兰标准：GB/T17241.6、GB/T 9113

试验标准：GB/T 13927、APl 598



产品详情

产品概述

隔膜式液压气动快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是它安装在各类沉淀水池的底壁外，用以排除池底泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。该阀由泥龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。


主要零部件材料

零件名称

阀体、阀盖

膜片压板、阀盘

阀杆

膜片

材料

铸铁、球铁、碳钢

球铁、青铜

不锈钢

尼龙强化橡胶


产品尺寸图


隔膜式液压/气动快开排泥阀(图1)

主要外形连接尺寸

DN

100

150

200

250

300

350

400

L

160

190

225

260

280

315

340

L1

120

150

190

220

260

300

340

H

370

440

530

615

785

880

970
