微阻球形止回阀

微阻球形止回阀

技术参数

产品型号：HQ44X/45X

公称压力：PN1.0~1.6MPa

公称通径：DN50~1000mm

适用介质：水及弱腐蚀性流体

适用温度：0~ 80℃

法兰标准：GB/T 17241.6  GB/T 9113

试验标准：GB/T 13927  API 598


产品详情

产品概述

      微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用下，可在阀体内的滑道上滚动，从而打开或关闭阀门，流量大流阻损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。


性能参数

型号

公称压力（MPa）

壳体试验压力（MPa）

密封试验压力（MPa）

阀体材料

球体材料

HQ44/45X-10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44/45X-16

1.6

2.4

1.76

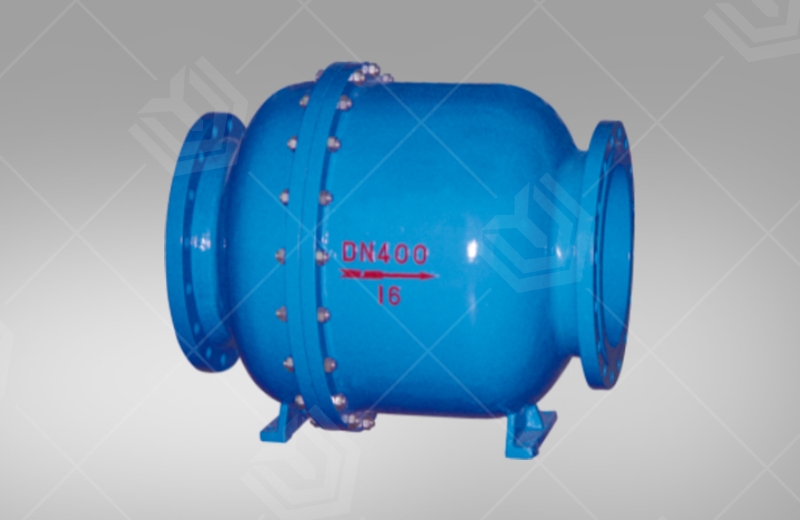

微阻球形止回阀(图1)

主要外形尺寸

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L（mm)

550

650

698

781

914

978

978

1295

1448

1600

1760

1900

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700
