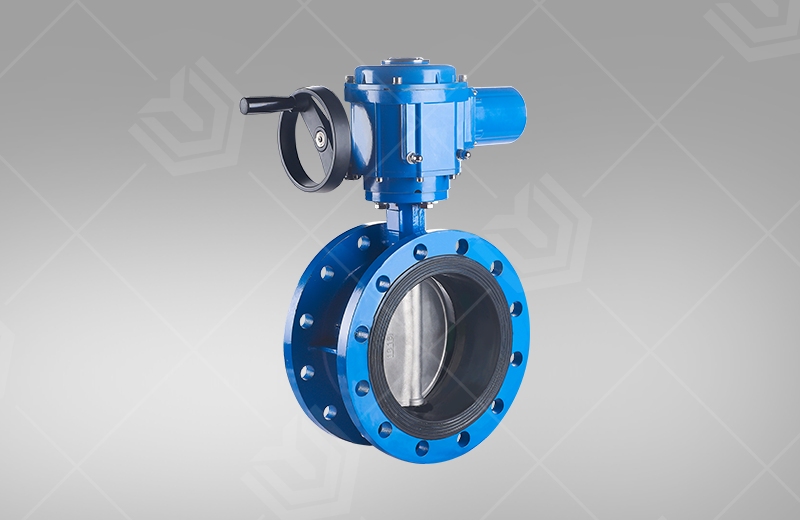

法兰中心板式蝶阀(电动)

技术参数

公称通径：NPS2"~120"(DN50~DN3000)

公称压力：Class150~Class600 (PN6~PN16)

主体材料：碳钢、不锈钢、双相不锈钢、合金钢、球墨铸铁

连接形式：法兰式

温度范围：-40℃~120℃

驱动类型：电动装置

设计标准：API 609，AWWA C504，GB/T12238，GB/T13927

产品详情

产品结构特征

1、控制驱动装置：可以配用手柄、蜗轮蜗杆传动、电动或气动控制装置。

2、轴套：减小转动力矩，支撑阀杆，并使其与阀体有效分离，减小阀杆的磨损。

3、阀板轴孔端面：经过抛光处理，与阀座精密配合。

4、高精度阀板外缘：实现气密性试验零泄漏要求。启闭力矩小，延长阀座使用寿命。

5、阀杆密封：阀杆密封不易变形，从而避免了通常的阀杆泄漏现象。

6、连接键：精度高，强度大，适用于手柄及其它控制装置的安装。

7、高精度锥销：牢固连接阀杆与阀板，具有防振脱特点，且易于更换。

8、整体阀杆结构：精度高，可靠性强，便于控制阀板启闭。

9、衬胶式阀座：整体支撑性好，固定稳定，抗拉、防泄漏。

10、O型圈：辅助防止轴端泄漏。

主要外形尺寸
