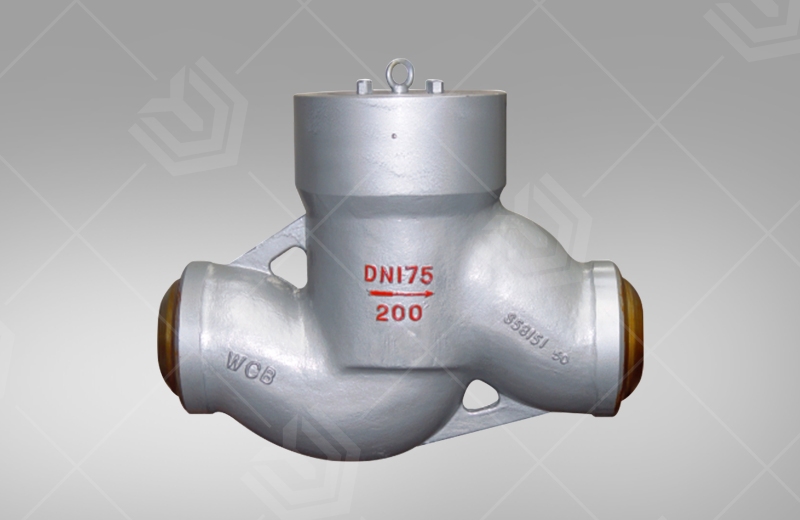

高压升降式电站止回阀

高压升降式电站止回阀

技术参数

产品型号：H61Y

公称通径：DN10～100mm

公称压力：PN10～320MPa

工作温度：≤425℃

设计与制造： ASME B16.34、JB／T3595、E101

压力温度： ANSI B1 6.34、JB／T74 、JB／T3595、E101

结构长度： ANSI B16.10、E101、GB／T15188．1、JB/T2766

对焊连接尺寸： ASME B16.25、GB／T12224、E101

检验与试验：ISO5208、GB/T13927、JB／T3595



产品详情

产品概述

高压升降式电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。


主要性能规范

公称压力PN（MPa）试验压力Ps（MPa）工作压力工作温度（度）适用介质
强度密封（液）P54P55P57
10.015.011.0


≤425水、蒸气、油品
16.024.017.6


20.030.022.0


25.037.527.5


32.048.036.0


P541030.022.010

≤540蒸汽
P541437.527.514

P541748.036.017

P551037.527.5
10
≤550
P551448.036.0
14
P551753.039.0
17
P571048.036.0

10≤570
P571455.040.0

14
P571760.044.0

17


结构特点

    1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。

    2、阀体、阀盖均为模锻件。

    3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。

    4、止回阀应安装在水平管道上介质流向从下往上流（正流）。


安装尺寸及重量

PN 25.0MPa
DN101520253240506580100
L120170170170200230350326470560
H155200210210245270300410370420
Wt2.58.5910142128---
PN32.0MPa
DN101520253240506580100
L120170170170200230350326470560
H155200210210245270300410370420
Wt2.58.5910142128---
P54140V
DN101520253240506580100
L120170170170200230350326470560
H155200210210245270300410370420
Wt2.58.5910142128---
P54170V
DN101520253240506580100
L120170170170200230350326470560
H155200210210245270300410370420
Wt2.58.5910142128---
P57170V
DN101520253240506580100
L120170170170200230350326470560
H155200210210245270300410370420
Wt2.58.5910142128---
