产品详情
产品概述

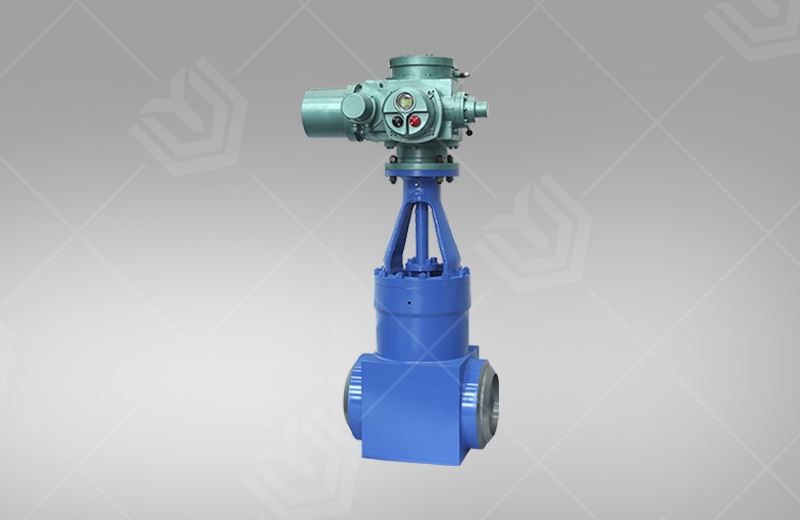

电动锻造高压闸阀由阀体经整体锻造的高压闸阀。适用于公称压力PN320/420,工作温度≤-29℃～550℃的火电厂蒸汽管路上，用于截断或接通管路中的介质。选用不同的材质，也可以适用于水、蒸汽、油品、硝酸、醋酸、尿素等。
产品特点
1、阀体阀装盖采用自紧密封设计，压力越高，密封性能越好；
2、全锻造启闭件，性能可靠，承压稳定，无泄漏；
3、新材料C12A,F91等应用提高了产品的高温性能及可靠性；
4、阀体流道设计，显著降低阀门流阻系数。提高通流能力，达到提高机组效率。
5、阀门适用于主蒸汽，主给水，过热，再热器疏放水，对空排汽等作启闭隔离用。
主要外形连接尺寸
型号 Z960(2)Y-320(锻造) | ||||||||
DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量（kg） |
150 | 700 | 1270 | 175 | 985 | 164 | 198 | φ194×15 | 509.7 |
175 | 750 | 1353 | 230 | 946 | 186 | 225 | φ219×16 | 786 |
225 | 850 | 1368 | 220 | 946 | 232 | 275 | φ273×20 | 795 |
型号 Z960(2)Y-420(锻造) | ||||||||
DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量（kg） |
225 | 850 | 1350 | 230 | 1030 | 221 | 275 | φ273×26 | 1097 |
型号 Z960(2)Y-P54 140V(锻造) | ||||||||
DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量（kg） |
150 | 700 | 1270 | 175 | 946 | 158 | 198 | φ194×15 | 510 |
225 | 850 | 1368 | 220 | 946 | 232 | 278 | φ273×20 | 795 |
型号 Z960(2)Y-P57 170V(锻造) | ||||||||
DN | L | H | H1 | L1 | D1 | D2 | 配管尺寸 | 重量（kg） |
175 | 750 | 1358 | 230 | 946 | 179 | 222 | φ219×20 | 786 |
225 | 850 | 1350 | 230 | 1013 | 221 | 275 | φ273×26 | 1097 |
